Principales caractéristiques technologiques
1) Système de servo-vibrations

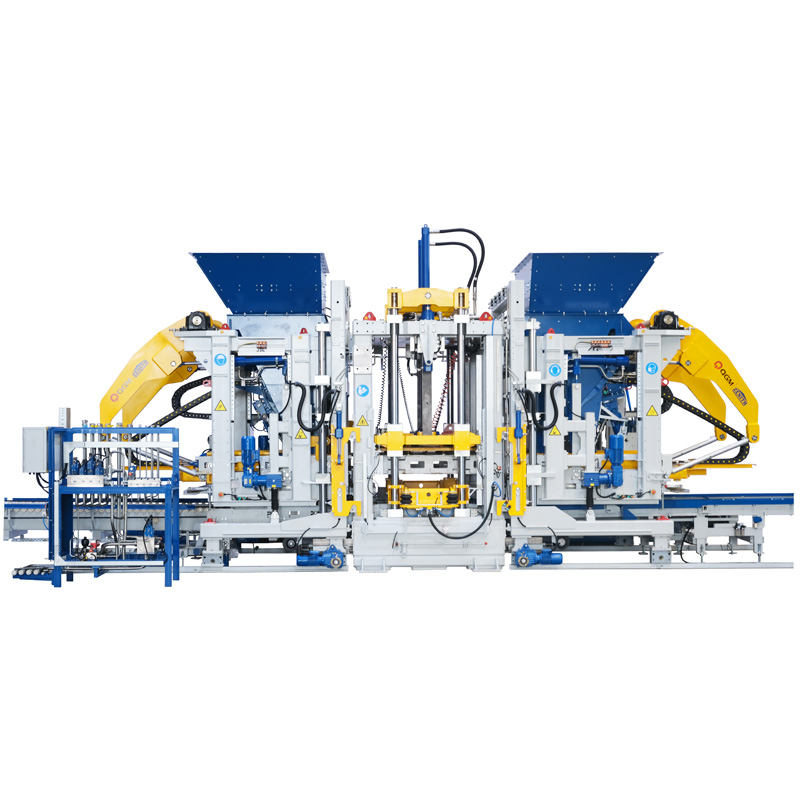

La machine automatique de fabrication de blocs de ciment ZN1500C est équipée du nouveau système de servo-vibration, doté d'une force de vibration dense et hautement excitée, garantissant ainsi une production efficace, en particulier pour les produits de grande taille et de haute qualité, qui doivent être produit par pré-vibration et vibration de transition, peut obtenir un très bel effet
2)Alimentation obligatoire
Le système d'alimentation est appliqué avec une conception brevetée en Allemagne, qui convient à l'utilisation de déchets de construction et d'autres agrégats spéciaux. De plus, la porte de déchargement est contrôlée par un moteur SEW. Le cadre d'alimentation, la plaque inférieure et les lames de mélange sont fabriqués en acier suédois HARDOx très résistant, ce qui renforce les performances d'étanchéité et empêche les fuites de matériau pour garantir une longue durée de vie, une alimentation uniforme pour la qualité améliorée du produit.
3) Contrôle de conversion de fréquence SIEMENS
La technologie de conversion de fréquence SIEMENS a été réinnovée et améliorée par le centre de R&D allemand. La vibration principale de la machine adopte une veille basse fréquence et un fonctionnement à haute fréquence, ce qui améliore la vitesse de fonctionnement et la qualité du produit. En même temps, il réduit l'impact sur les pièces mécaniques et le moteur, prolonge la durée de vie de la machine et du moteur et permet d'économiser environ 20 à 30 % d'électricité par rapport au contrôle traditionnel du fonctionnement du moteur.
4) Contrôle entièrement automatique
Combinez parfaitement la technologie et le système d'automatisation d'Allemagne. Le contrôle automatique est facile à utiliser, présente un faible taux de défaillance et une grande fiabilité. En même temps, il a les fonctions de formule de produit. collecte de données de gestion et d’exploitation.
5)Système hydraulique à haut rendement
La pompe et la valve hydrauliques proviennent d'une marque internationale, qui adopte une valve proportionnelle à haute dynamique et une pompe à débit constant pour ajuster la vitesse et la pression, avec les caractéristiques de haute stabilité, de haute efficacité et d'économie d'énergie.
6)Système cloud intelligent
Le système cloud d'équipement intelligent QGM réalise une surveillance en ligne, une mise à niveau à distance, une prédiction des pannes à distance et un autodiagnostic des pannes, une évaluation de l'état de santé de l'équipement ; génère des rapports sur le fonctionnement de l'équipement et l'état des applications et d'autres fonctions ; avec les avantages du contrôle et du fonctionnement à distance, du dépannage et de la maintenance rapides pour les clients. Tout est interconnecté et la production et le fonctionnement des équipements sont visibles à travers le réseau aux quatre coins du monde.
Données techniques
Max. Zone de formage | 1 300*1 050 mm |
Hauteur du produit fini | 50-500mm |
Cycle de moulage | 20-25s (en suivant la forme du produit) |
Force passionnante | 160KN |
Taille de la palette | 1 400*1 100*(14-50)mm |
Numéro de bloc de formation | 390*190*190mm (15 blocs/moule) |
Table vibrante | 4*7,5KW |
Vibrations supérieures | 2*1,1KW |
Système de contrôle électrique | SIEMENS |
Capacité totale installée | 111,3 kW |
Poids total | 18,3 T (sans dispositif de matériau facial) 28,2 T (avec dispositif de matériau facial) |
Capacité de production
Type de bloc | Sortir | Bloc ZN1500C Faire des machines |
240*115*53mm |
Nombre de blocs formés (bloc/moule) | 50 |
Mètre cube/heure(m3/heure) | 13-18 | |
Mètre cube/jour (m3/ 8 heures) | 10h05-14h00 | |
Nombre de briques (blocs/ m3) | 683 | |
390*190*190mm |
Nombre de blocs formés (bloc/moule) | 9 |
Mètre cube/heure(m3/heure) | 22,8-30,4 | |
Mètre cube/jour (m3/ 8 heures) | 182,5-243,3 | |
Nombre de briques (blocs/ m3) | 71 | |
400*400*80mm |
Nombre de blocs formés (bloc/moule) | 3 |
Mètre cube/heure(m3/heure) | 69,1-86,4 | |
Mètre cube/jour (m3/ 8 heures) | 553-691.2 | |
Nombre de briques (blocs/ m3) | 432-540 | |
245*185*75mm |
Nombre de blocs formés (bloc/moule) | 15 |
Mètre cube/heure(m3/heure) | 97,5-121,5 | |
Mètre cube/jour (m3/ 8 heures) | 777.6-972 | |
Nombre de briques (blocs/ m3) | 2160-2700 | |
250*250*60mm |
Nombre de blocs formés (bloc/moule) | 8 |
Mètre cube/heure(m3/heure) | 72-90 | |
Mètre cube/jour (m3/ 8 heures) | 576-720 | |
Nombre de briques (blocs/ m3) | 1152-1440 | |
225*112.5*60 |
Nombre de blocs formés (bloc/moule) | 25 |
Mètre cube/heure(m3/heure) | 91.1-113.9 | |
Mètre cube/jour (m3/ 8 heures) | 728.9-911.2 | |
Nombre de briques (blocs/ m3) | 3600-4500 | |
200*100*60 |
Nombre de blocs formés (bloc/moule) | 36 |
Mètre cube/heure(m3/heure) | 103,7-129,6 | |
Mètre cube/jour (m3/ 8 heures) | 829.4-1036.8 | |
Nombre de briques (blocs/ m3) | 5184-6480 | |
200*200*60 |
Nombre de blocs formés (bloc/moule) | 4 |
Mètre cube/heure(m3/heure) | 72-90 | |
Mètre cube/jour (m3/ 8 heures) | 576-720 | |
Nombre de briques (blocs/ m3) | 576-720 |
