Principales caractéristiques technologiques

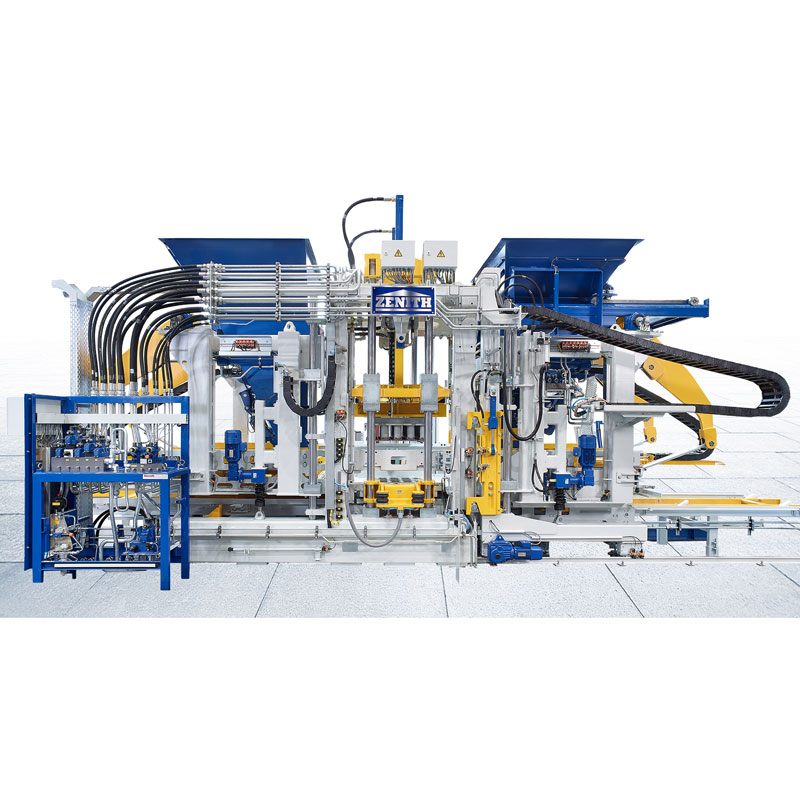

1) Vous pouvez être assuré d’acheter la machine de fabrication de blocs à palette unique Zenith 1500 dans notre usine. Le système de compactage servo de haute qualité nommé Ultra-Dynamic est synonyme d'un compactage très élevé et d'une dynamique extrême. Elle garantit ainsi une production rapide et efficace de produits de première qualité. Ce système de vibration offre de nombreux avantages, notamment pour les produits de grand volume ainsi que pour les produits haut de gamme fabriqués avec une pré-vibration et une vibration intermédiaire. Le système fonctionne sans bain d'huile, favorisant une production respectueuse de l'environnement et nécessitant peu d'entretien.
2) L'utilisation de raccords à vis pour la table vibrante, la traverse du moteur et les pièces latérales du cadre est une caractéristique particulière de cette machine de fabrication de blocs à palette unique Zenith 1500. Il est unique sur le marché car il peut s'adapter aux conditions de production du client. La construction vissée assure également des connexions résistantes et une excellente stabilité.

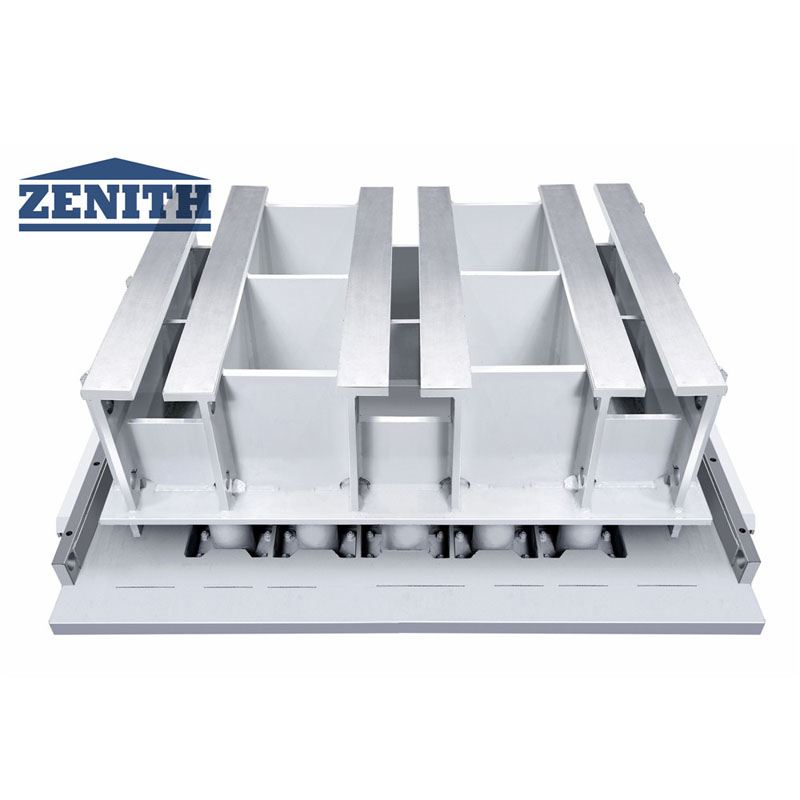

3) Le dispositif de serrage pneumatique du moule permet un changement de moule facile. Le moule est positionné sans autres fixations, par ex. boulons sur le support de moule. Il est fixé par les leviers de serrage à commande pneumatique. Des résultats de vibration optimaux et une durée de vie du moule plus longue sont obtenus grâce aux réglages individuels de la pré-vibration et de la vibration principale. Le dispositif de serrage de moules peut désormais être adapté aux systèmes de fixation de moules d'autres fabricants de machines et de moules.
4) Une nouvelle traverse a été développée pour la machine de fabrication de blocs à palette unique Zenith 1500 qui permet de retirer les colonnes individuellement par le côté. Cette nouvelle fonctionnalité permet de gagner beaucoup de temps lors des travaux de maintenance et l'échange peut être effectué de manière beaucoup plus sûre et avec moins d'effort. Toute la géométrie de cet ensemble y compris les colonnes est identique à la précédente machine ZENITH 1500. Il est possible de moderniser cette nouvelle traverse sur des machines existantes.

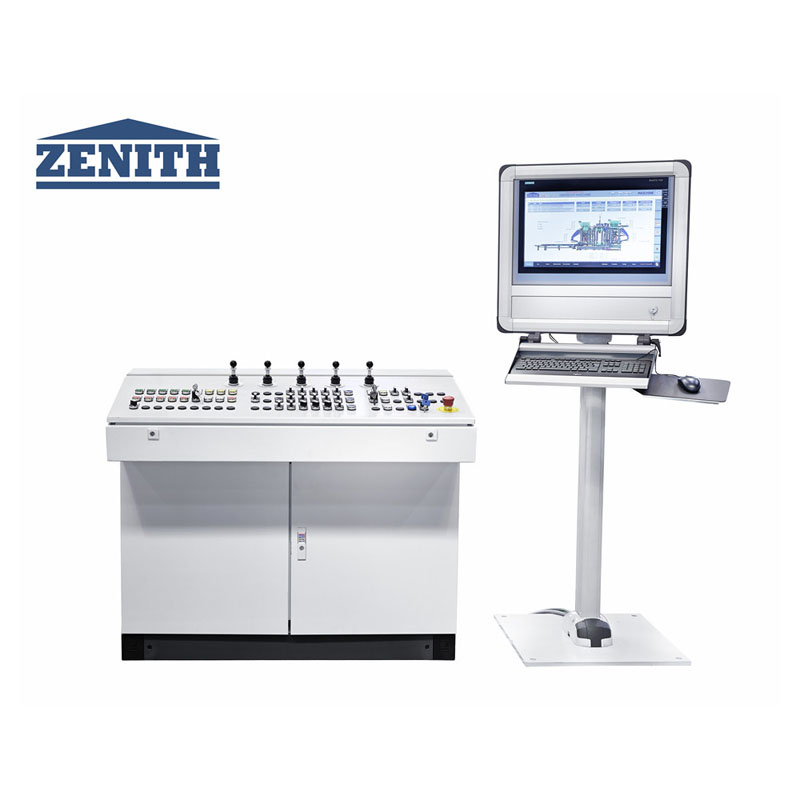

5) 5)Le concept de visualisation explicite et intuitif garantit un apprentissage facile du fonctionnement de la machine. Une nouvelle conception de diagnostic aide les opérateurs à choisir les meilleurs réglages. Un dépannage fastidieux n'est plus nécessaire et les temps d'arrêt de production sont réduits au minimum. En utilisant la dernière technologie de base de données, toutes les informations peuvent être enregistrées, évaluées et stockées. Ces données sont disponibles partout grâce à la mise en réseau complète de l'installation.
Données techniques
La configuration de base de la machine de fabrication de blocs uniques Zenith 1500 | |
Max. taille du tableau | 1 400 mm x 1 200 mm x 14 mm |
Zone de moulage | D'après le plan d'implantation du moule |
Taille du produit | 50mm-500mm |
Paramètres techniques de la voiture automatique | |
Max. capacité de charge | 15 kg |
Max. capacité de charge par rack d'insertion | Comme conception |
Capacité de charge maximale toutes les deux couches de rack d'insertion | Comme conception |
Largeur intérieure du support | 1 060 mm |
Couches de rack d'insertion | Conçu comme le schéma |
Distance du rack d'insertion | Comme conception |
Puissance motrice de la voiture mère | BIEN 11KW |
Hauteur du produit | |
Max. hauteur | 500mm |
Min. hauteur | 30mm |
Stacking height | |
Max. Hauteur d'empilage (y compris la palette) | 1 800 mm |
Max. Zone de production (sous la production de taille standard) | 1 350* 1 050 mm |
Taille de palette (standard) | 1 400*1 100 mm |
Épaisseur de la plaque d'acier | 14mm |
Volume du silo de matériaux de base | |
Hors silo pigments | 1 500L |
Hauteur de la machine | |
Appareil hors pigments | 35T |
Convoyeur de palettes | 1.6T |
Dispositif hydraulique | 3.2T |
Taille de la machine | |
Max. longueur totale | 8 250 mm |
Max. hauteur totale | 4 650 mm |
Max. largeur totale | 3 150 mm |
Paramètres techniques de la machine/consommation d'énergie | |
Système vibrant | Système de servo-vibrations |
Table vibrante | Maximum : 175 KN, 60 HZ |
Vibrations supérieures | Maximum : 32 KN |

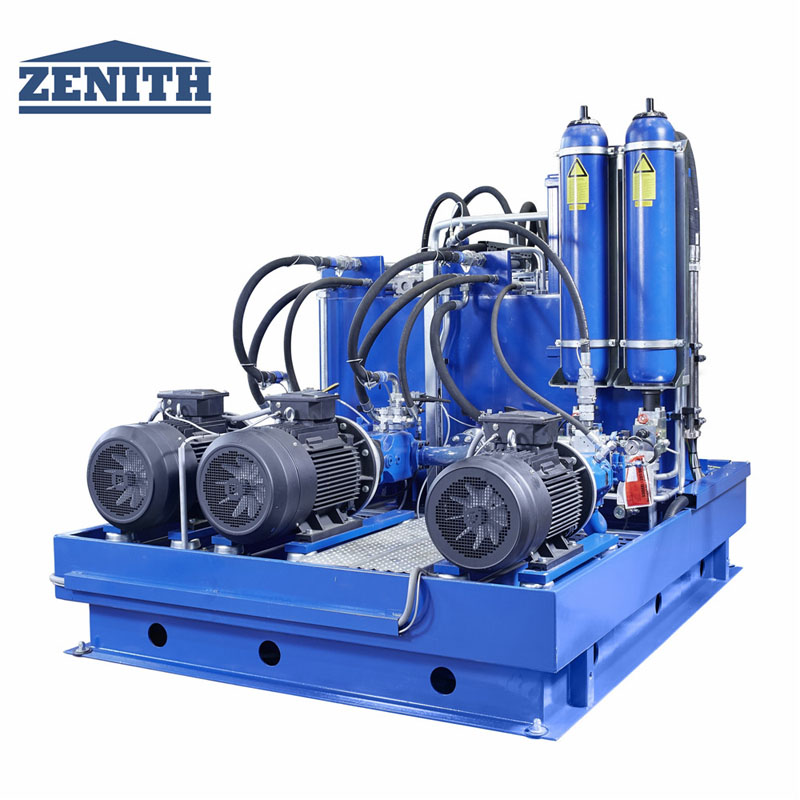

Pression hydraulique | |
Débit total | 540L/minute |
Pression de service | 180 barres |
Max. pouvoir | 140 kilowatts |

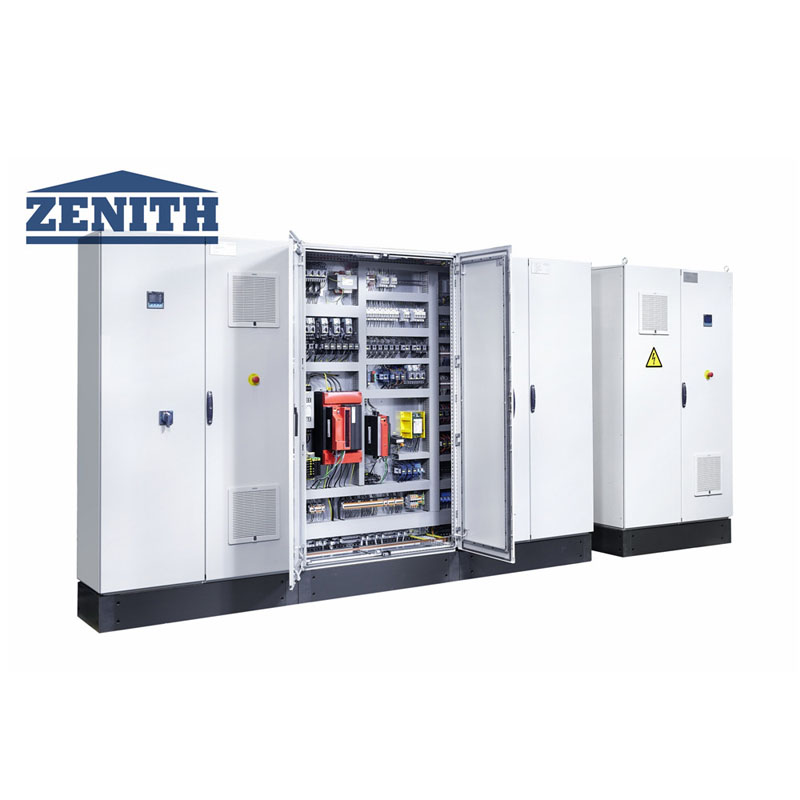

Système de contrôle | Siemens S7-1500, console à écran tactile |
Capacité de production
Type de bloc | Dimensions (mm) | Photos | Quantité/Cycle | Temps de cycle | Capacité de production (par 8 heures) |
Bloc creux | 400*200*200 | 15 | 15s | 28 800 pièces | |
Pavé rectangulaire | 200*100*30 | 60 | 14s | 2 419 m2 | |
Pavé rectangulaire (sans facemix) | 200*100*80 | 60 | 115 | 3 110 m2 | |
Curstone | 150*1000*300 | 6 | 20s | 8 640 pièces |
