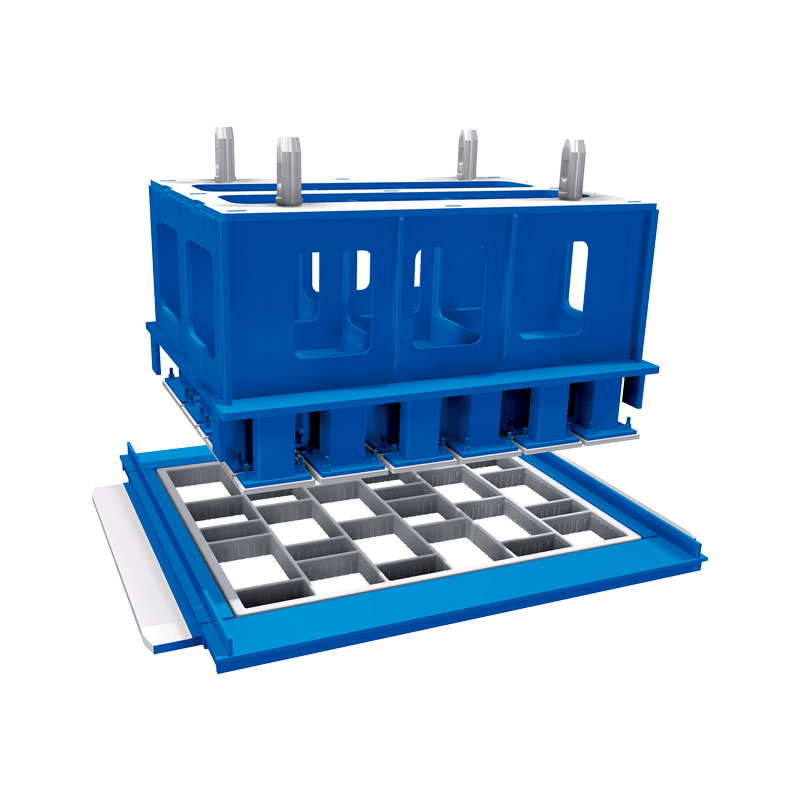

Moule à pavé

En tant que fabricant professionnel, nous aimerions vous fournir un moule à pavé. Le moule de pavé QGM adopte un acier de carburation à haute résistance en alliage à faible teneur en carbone et intègre une technologie de coupe de câblage précise, une technologie de traitement CNC de haute précision et une technologie de numérisation 3D pour fournir aux clients une personnalisation du moule. Ces technologies peuvent concevoir une multitude de contours et de formes géométriques. Son dégagement de 0,3 à 0,4 mm, avec des coins verticaux précis et des parois latérales lisses. Les pavés produits par QGM sont faciles à démouler, de haute précision et sans bavures. Les moules peuvent réaliser une conception numérique à surface libre et une conception d'échange de plaques de pression.

Afin d'assurer la durabilité du moule, le moule pour pavé QGM adopte un traitement de carburation. Les cadres de moule et les plaques de pression sont durcis à 60-63HRC et la profondeur de durcissement mirnimuim est de 1,2 m. Selon les demandes des clients, le moule peut être conçu et fabriqué par soudage ou frein-filet modulaire.

Nous proposons des moules à pavés de haute qualité pour tous les types de machines et de raccords d'outils dans la conception suivante :

A) COUPE À LA FLAMME DE CONCEPTION DE MOULE

Épaisseurs de bande étroites réalisables

Exploitation optimale du moule

Jeu du sabot de tampon dépendant de la machine de 0,2 à 0,5 mm

Parois latérales contre-coniques réalisables

Aucune rainure de maintien nécessaire

Conception typique pour machines de production multicouche

Conception de feuille de retrait en option

Grâce à la numérisation, une conception de surface libre est réalisable

Conception de chaussure de tampon chauffante viable

B) CONCEPTION DE MOULE FRAISÉE

Applicable à tous les contours et géométries

Tolérances dans la boîte à moule inférieures à +/-0,3 mm

Jeu du sabot de tampon dépendant de la machine de 0,2 à 0,5 mm

Parois latérales verticales, inclinées et lisses avec précision

Démoulage facile

Haute précision d'ajustement

Supports d'espace dans toutes les conceptions possibles réalisables

Conception de feuille de retrait en option

Grâce à la numérisation, une conception de surface libre est réalisable

Conception de chaussure de tampon chauffante viable

Portez une protection pour tous les moules de chaussée comme suit :

A) CARBURISATION (62-68 HRC)

Boîte de moulage et sabots de tampon trempés (62-68 HRC)

Dureté de pénétration min. 1,2 mm

B) NITRARANT (62-68 HRC)

Boîte de moulage et sabots de tampon nitrés (62-68 HRC)

Dureté de pénétration min. 0,4mm

Pratiquement aucune contrainte interne par rapport aux moules traités par carburation

Recommandé pour les petites épaisseurs de bande

Précision de contour supérieure à celle des moules traités par carburation

Suivant les exigences des clients, nos moules peuvent être conçus et fabriqués selon des méthodes de soudage ou de verrouillage de filetage modulaire.
