Quelles caractéristiques de sécurité sont incluses dans les systèmes de machines à blocs Zenith allemands ?

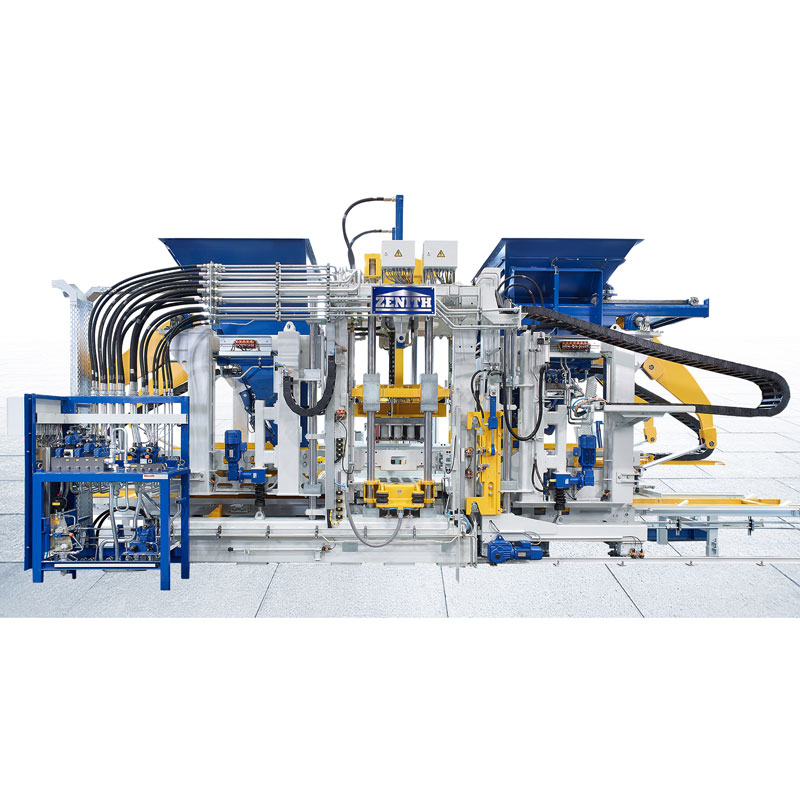

Dans l’industrie de la machinerie lourde, la sécurité n’est pas une option supplémentaire : c’est la base sur laquelle repose une production fiable. LeMachine à blocs Zenith Allemagne, pierre angulaire de la fabrication moderne de blocs de béton, est conçu avec une architecture de sécurité complète et à plusieurs niveaux qui protège les opérateurs, le personnel de maintenance et l'équipement lui-même. Chez QGM, notre usine fabrique ces systèmes depuis plus de deux décennies et nous avons intégré la sécurité à chaque étape du processus de conception. Nous ne considérons pas la sécurité comme une liste de contrôle de fonctionnalités ; nous le considérons comme une partie intégrante de l'ADN opérationnel de la machine. Les dispositifs de sécurité d'une machine à blocs Zenith allemande ne sont pas de simples modules complémentaires ; ils sont intégrés aux systèmes hydrauliques, électriques et mécaniques, créant un tissu de protection qui prévient les accidents et assure la tranquillité d'esprit. Cet article disséquera ces couches de sécurité, des protections physiques fondamentales aux systèmes de surveillance électroniques avancés, fournissant une compréhension complète de la manière dont la machine à blocs Zenith allemande protège ses utilisateurs.

La philosophie de sécurité derrière la machine à blocs Zenith allemande peut être décrite comme une « défense en profondeur ». Cela signifie qu’aucun point de défaillance ne peut conduire à une situation dangereuse. Plusieurs systèmes de sécurité indépendants fonctionnent de concert pour prévenir, atténuer et répondre aux risques potentiels. Par exemple, le système hydraulique est équipé de soupapes de surpression, de disques de rupture et de clapets anti-retour pilotés qui empêchent les mouvements incontrôlés. Le système électrique comprend des relais de sécurité redondants, des arrêts d'urgence et une protection contre les surcharges du moteur qui peuvent arrêter la machine instantanément. Et la conception mécanique intègre des protections physiques, des portes verrouillées et des commandes bimanuelles qui empêchent tout accès accidentel aux zones dangereuses. Dans cet article, nous explorerons ces fonctionnalités en détail, en expliquant comment elles fonctionnent individuellement et comment elles s'intègrent pour créer un environnement de production intrinsèquement sûr. Que vous soyez directeur d'usine, ingénieur de sécurité ou opérateur, ce guide vous fournira les connaissances techniques nécessaires pour apprécier l'intégrité de sécurité d'une machine à blocs Zenith allemande.

Table des matières

• 1. Comment les systèmes hydrauliques offrent-ils plusieurs niveaux de sécurité ?
• 2. Comment l'architecture de contrôle électrique prévient-elle les dangers ?
• 3. Quelles sont les principales spécifications techniques des dispositifs de sécurité ?
• 4. Comment les dispositifs de sécurité sont-ils validés et maintenus dans le cadre des opérations quotidiennes ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur la sécurité

Comment les systèmes hydrauliques offrent-ils plusieurs niveaux de sécurité ?

Le système hydraulique est le moteur de la machine à blocs Zenith allemande, générant les immenses forces nécessaires pour comprimer le béton en blocs solides. Avec des pressions dépassant souvent 280 bars, l’énergie potentielle stockée dans le système est énorme. Les dispositifs de sécurité intégrés au circuit hydraulique ne visent pas seulement à prévenir les pannes ; ils visent à prévenir les pannes catastrophiques et à garantir un fonctionnement contrôlé. L'architecture de sécurité du système hydraulique peut être comprise comme une série de « zones » de protection, chacune conçue pour contenir et gérer un type spécifique de défaut.

Zone 1 : Protection contre les surpressions– Le circuit hydraulique est équipé de plusieurs soupapes de surpression, chacune tarée à un point de consigne spécifique. La soupape de décharge primaire est réglée pour s'ouvrir à 300 bars, soit 20 bars au-dessus de la pression de service maximale. Si la pression dépasse cette valeur, la vanne s'ouvre et renvoie l'huile vers le réservoir. Une soupape de décharge secondaire redondante est réglée à 320 bars, fournissant une secours en cas de défaillance de la soupape primaire. De plus, notre machine à blocs Zenith allemande est équipée d'un interrupteur haute pression qui déclenche une alarme et arrête la pompe si la pression atteint 310 bars, ajoutant ainsi une couche de protection électronique avant même que les soupapes de décharge mécaniques ne soient testées.

Zone 2 : Contrôle des mouvements– Il est essentiel d’empêcher les mouvements involontaires. Les vérins hydrauliques qui soulèvent la table de moulage, compriment le mélange et éjectent les blocs sont contrôlés par des clapets anti-retour pilotés. Ces vannes garantissent que le vérin ne bougera pas à moins que la pression hydraulique ne soit activement appliquée dans la bonne direction. Cela signifie que même si une conduite hydraulique éclate ou si la vanne de commande tombe en panne, le vérin restera verrouillé dans sa position actuelle, empêchant ainsi une chute soudaine et incontrôlée d'un moule lourd ou de la plaque de compression.

Zone 3 : Verrouillages séquentiels– Les opérations hydrauliques de la machine à blocs Allemagne Zenith sont régies par une séquence précise. Une série de pressostats et de capteurs de proximité garantissent qu'une opération est entièrement terminée avant que la suivante ne commence. Par exemple, le cylindre d'éjection ne peut pas se rétracter tant que le cylindre de compression n'est pas complètement revenu à sa position d'origine. Ce verrouillage logique évite les scénarios de « collision » dans lesquels deux cylindres opposés pourraient tenter de se déplacer simultanément, ce qui pourrait provoquer des dommages mécaniques et des dangers potentiels.

Zone 4 : Sécurité des accumulateurs– Le système hydraulique utilise des accumulateurs pour stocker de l’énergie pour des courses de pressage et d’éjection rapides. Ces accumulateurs sont équipés de disques de rupture conçus pour se rompre à une pression dépassant largement la plage de fonctionnement normale, évacuant en toute sécurité la charge de gaz dans l'atmosphère et empêchant une rupture violente. La machine comprend également une vanne de décharge manuelle qui permet de dépressuriser complètement l'accumulateur pendant la maintenance, garantissant ainsi l'absence d'énergie stockée avant que quiconque n'entre dans la zone de la presse.

L’effet collectif de ces caractéristiques est un système hydraulique qui est non seulement puissant, mais aussi remarquablement sûr. Les tests effectués dans notre usine ont démontré que même dans le cas peu probable de pannes de plusieurs composants, la machine à blocs Zenith allemande peut toujours être amenée à un état d'arrêt sûr sans causer de blessures au personnel ni endommager la machine.

Comment l’architecture de contrôle électrique prévient-elle les dangers ?

Alors que le système hydraulique fournit le muscle, le système de contrôle électrique est le cerveau, la partie qui décide quand et où appliquer la force. L'architecture de sécurité électrique de la machine à blocs Zenith allemande est construite autour du principe de fonctionnement « de sécurité intégrée ». Cela signifie que l’état naturel hors tension du système est un état sûr. Pour expliquer comment cela est réalisé, nous pouvons considérer la hiérarchie de contrôle comme une « pyramide de sécurité », chaque niveau fournissant une sauvegarde à celui situé au-dessus.

Niveau 1 : Le relais de sécurité principal– A la base de la pyramide se trouve le relais de sécurité maître. Il s'agit d'un composant câblé dédié qui surveille les boutons d'arrêt d'urgence, les interrupteurs de porte et la barrière immatérielle. Contrairement à un automate programmable, le relais de sécurité est un circuit simple et vérifié qui ne peut pas être contourné par un logiciel. Si l'une de ses entrées surveillées est activée, le relais coupe physiquement l'alimentation des contacteurs du moteur et des vannes hydrauliques, arrêtant immédiatement la machine. C'est la sécurité ultime.

Niveau 2 : le contrôleur de sécurité programmable (PSC)– Au-dessus du relais maître se trouve un PSC, utilisé pour des fonctions de sécurité plus complexes. Le PSC surveille la vitesse de la pompe hydraulique, la position de la presse et la pression dans le système. Il est programmé pour détecter des anomalies, comme une chute de pression soudaine (qui pourrait indiquer un tuyau cassé) ou une accélération inattendue d'un cylindre. Si ceux-ci sont détectés, le PSC déclenche un arrêt contrôlé, plus fluide et moins dommageable pour la machine qu'un arrêt d'urgence, mais tout aussi sûr.

Niveau 3 : L'interface homme-machine (IHM) et le diagnostic– Le niveau supérieur de la pyramide est l'IHM, qui fournit à l'opérateur des informations en temps réel sur l'état de sécurité de la machine. L'écran indique quelles portes sont ouvertes, l'état des soupapes de sécurité hydrauliques et la position de la presse. Si un dispositif de sécurité est activé, l'IHM affiche un message clair et clair en anglais expliquant la cause. Cela aide les opérateurs à identifier et à résoudre rapidement les problèmes sans avoir besoin d'ouvrir l'armoire de commande et de tracer les câbles, améliorant ainsi à la fois la sécurité et la disponibilité.

Niveau 4 : Protection du moteur et surveillance thermique– Chaque moteur de la machine à blocs Zenith allemande est protégé par un protecteur de moteur électronique qui surveille le courant et la température. Si un moteur surchauffe ou consomme un courant excessif, le protecteur coupe l'alimentation, évitant ainsi les incendies électriques. De même, la température de l'huile hydraulique est surveillée en permanence ; si elle dépasse un seuil de sécurité, la machine émet un avertissement et, si la température continue d'augmenter, arrête automatiquement le cycle de production pour éviter d'endommager les composants hydrauliques.

L'architecture de commande électrique de la machine à blocs Zenith allemande est conçue pour être auto-surveillée. Les systèmes de sécurité sont testés en permanence pendant le fonctionnement de la machine et tout défaut est immédiatement signalé. Cela garantit que les dispositifs de sécurité eux-mêmes sont toujours prêts. ÀMachines Cie., Ltd de Quangong., nous pensons que le meilleur dispositif de sécurité est celui auquel vous n'avez pas besoin de penser, car vous savez qu'il fonctionne toujours.

Quelles sont les principales spécifications techniques des dispositifs de sécurité ?

Comprendre les spécifications techniques des dispositifs de sécurité d'une machine à blocs Zenith allemande est essentiel pour une sélection et une validation appropriées. Ces spécifications ne sont pas que des chiffres ; ce sont les mesures quantifiables des capacités de protection de la machine. Notre usine fournit une fiche de données de sécurité détaillée avec chaque machine, et le tableau ci-dessous fournit un résumé des paramètres techniques clés qui définissent le système de sécurité. Ces données sont utilisées par les ingénieurs de sécurité pour intégrer la machine dans un système de sécurité à l'échelle de l'usine et pour calculer le niveau de performance (PL) et le niveau d'intégrité de sécurité (SIL) de l'ensemble de la ligne de production.

Au-delà de ces composants standard, la machine à blocs Zenith allemande comprend plusieurs détails techniques supplémentaires liés à la sécurité. Le réservoir hydraulique est conçu avec une crépine d'aspiration surélevée et un bouchon magnétique pour capturer les débris métalliques, empêchant ainsi la contamination des électrovannes. Le boîtier électrique est classé IP65, ce qui signifie qu'il est étanche à la poussière et protégé contre les jets d'eau à basse pression, garantissant que les circuits de sécurité ne sont pas compromis par un simple lavage. Les panneaux de commande sont équipés d'un arrêt d'urgence câblé en configuration duplex, ce qui signifie qu'un seul fil cassé ne peut pas désactiver la fonction E-Stop. Ces détails techniques, bien que subtils, sont essentiels pour garantir que les spécifications de sécurité soient respectées tout au long de la durée de vie opérationnelle de la machine, et pas seulement le jour où elle quitte l'usine.

De plus, notre usine fournit un ensemble complet de documentation de certification pour tous les composants liés à la sécurité. Cela comprend la déclaration de conformité CE ainsi que les rapports de test pour les niveaux de performance certifiés des fonctions de sécurité. Cette traçabilité est cruciale pour les responsables de la sécurité des usines qui doivent démontrer le respect des réglementations en matière de santé et de sécurité au travail (par exemple, OSHA aux États-Unis ou PUWER au Royaume-Uni). Avec la machine à blocs Zenith allemande, vous n'obtenez pas seulement une machine ; vous obtenez un système de sécurité entièrement documenté.

Comment les dispositifs de sécurité sont-ils validés et maintenus dans le cadre des opérations quotidiennes ?

Disposer de dispositifs de sécurité sophistiqués ne représente que la moitié de la bataille. Ils doivent être correctement validés au démarrage et entretenus tout au long de la vie de la machine. La machine à blocs Zenith allemande est conçue pour rendre ce processus de validation simple et systématique. Notre usine a développé un « protocole de validation de sécurité » complet qui est utilisé lors de la mise en service et est recommandé pour la recertification annuelle. Ce protocole transforme le processus de validation en une liste de contrôle structurée qui peut être complétée par du personnel de maintenance qualifié.

Contrôle de sécurité avant démarrage (niveau opérateur)– Avant de démarrer la machine pour la journée, une inspection visuelle rapide est essentielle. Cela comprend la vérification que toutes les protections de sécurité sont en place et que les barrières immatérielles sont alignées et libres de toute obstruction. L'opérateur doit également vérifier que les boutons E-Stop ne sont pas verrouillés et que les commandes bimanuelles fonctionnent. Une séquence de test simple est effectuée : l'opérateur tente de démarrer la machine alors qu'il se trouve dans la zone de la barrière immatérielle, en s'assurant que la machine ne démarre pas. Cela confirme que la barrière immatérielle est opérationnelle. L'automate de la machine enregistre ces contrôles quotidiens, fournissant ainsi un journal de conformité en matière de sécurité.

Test fonctionnel hebdomadaire (niveau maintenance)– Des tests plus détaillés sont effectués chaque semaine. Cela comprend un test du système hydraulique : l'opérateur calera la presse contre le moule à basse pression et surveillera la chute de pression, vérifiant que les clapets anti-retour pilotés maintiennent le cylindre en position. Les arrêts d'urgence sont testés individuellement pour garantir qu'ils arrêtent tous la machine. Le système de contrôle de la machine générera un rapport indiquant quel composant de sécurité a été testé et quand.

Recertification annuelle (niveau ingénieur)– La validation la plus complète est la recertification annuelle, souvent exigée par les compagnies d'assurance et les organismes de réglementation. Au cours de ce processus, un technicien certifié de notre usine ou un tiers agréé teste la fonctionnalité de chaque composant de sécurité. Les soupapes de décharge hydrauliques sont étalonnées sur banc d'essai pour confirmer leur pression de craquement. Le temps de réponse des relais de sécurité est mesuré avec un oscilloscope pour garantir qu'il se situe dans la spécification de 50 ms. Cette recertification annuelle offre un degré élevé de confiance quant au fonctionnement sûr de la machine.

Calendrier de maintenance préventive– La machine à blocs Zenith allemande dispose d'un plan de maintenance programmée pour tous les composants critiques pour la sécurité. Par exemple, les clapets anti-retour hydrauliques pilotés sont inspectés et réinstallés tous les 12 mois. La propreté et le bon alignement des barrières immatérielles et des interrupteurs de porte sont vérifiés tous les six mois. La résistance des contacts E-Stop est vérifiée tous les 18 mois. Cette maintenance proactive garantit que les dispositifs de sécurité ne se dégradent pas avec le temps, préservant ainsi l'intégrité de sécurité de la machine.

En plus de ces procédures structurées de validation et de maintenance, la machine à blocs Zenith allemande est équipée d'un système de diagnostic qui surveille en permanence l'état des composants de sécurité. Par exemple, la barrière immatérielle dispose d'une fonction d'autodiagnostic qui vérifie les défauts de l'électronique interne et fait clignoter un code d'erreur spécifique si un problème est détecté. Le PLC de la machine surveille le courant du moteur de la pompe hydraulique et génère un avertissement si le moteur consomme plus de courant que la ligne de base, indiquant une surcharge potentielle ou un défaut de la pompe. En combinant un processus de validation structuré avec une surveillance diagnostique continue, nous fournissons une machine à blocs Zenith allemande qui comprend non seulement des fonctionnalités de sécurité, mais garantit également qu'elles restent efficaces pendant toute la durée de vie opérationnelle de la machine.

Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre « l'arrêt d'urgence » et l'« arrêt de sécurité » sur une machine à blocs Zenith allemande ?

Réponse : L'arrêt d'urgence (E-Stop) est le bouton de sécurité ultime. Il coupe immédiatement l'alimentation de tous les moteurs et vannes hydrauliques, arrêtant ainsi rapidement la machine. Il s'agit d'une action qui protège le personnel en cas d'urgence mais qui peut être difficile pour les composants mécaniques. L'arrêt de sécurité est un arrêt plus gracieux. Il est déclenché par l'automate programmable de sécurité lorsqu'il détecte une anomalie, telle qu'une ouverture de porte. Un arrêt de sécurité termine le cycle en cours (si possible), puis gare la presse dans la position ouverte et sûre avant de verrouiller les systèmes. C'est la réaction privilégiée car elle protège à la fois l'opérateur et la machine. Notre machine à blocs Zenith allemande comprend les deux, offrant une réponse adaptée au niveau de risque.

Question 2 : Comment puis-je être sûr que les systèmes de sécurité de la machine à blocs Zenith allemande ne seront pas contournés par les opérateurs ?

Réponse : Empêcher le contournement est une exigence de conception essentielle. Les circuits de sécurité de la machine sont physiquement isolés des circuits de commande standard. La logique de sécurité est mise en œuvre à l'aide de relais câblés dédiés, et pas seulement d'un logiciel API. Les relais de sécurité sont enfermés et leur câblage est protégé. Toute tentative de contourner une entrée de sécurité, telle qu'un court-circuit d'un interrupteur de porte, nécessiterait d'ouvrir le panneau de commande et de le recâbler activement - une action évidente et qui viole les protocoles de sécurité standard. De plus, l'automate de la machine enregistre toutes les interventions liées à la sécurité. L’utilisation de verrouillages mécaniques sur les portes rend également le contournement physique difficile. Notre expérience montre qu’avec une formation appropriée et une culture de sécurité, les contournements sont extrêmement rares.

Question 3 : Quelle est l'exigence relative à la commande bimanuelle de la machine à blocs Zenith allemande ?

Réponse : La commande bimanuelle de la machine à blocs Zenith allemande est un élément de sécurité essentiel pour l'opération de pressage. Il s'agit d'une commande de type IIIC selon la norme ISO 13851, nécessitant l'enfoncement simultané de deux boutons-poussoirs distincts. Les signaux électriques doivent arriver au relais de sécurité à moins de 0,3 seconde les uns des autres. Si un bouton est enfoncé plus tôt, le cycle de pressage ne démarrera pas. Cette conception garantit que les mains de l'opérateur sont éloignées de la zone de pression lorsque la compression à force élevée se produit. Cette fonctionnalité est une exigence essentielle pour une fabrication de blocs sûre.

Question 4 : Le système hydraulique de la machine à blocs Zenith allemande est-il respectueux de l'environnement en cas de fuite ?

Réponse : Bien que le système hydraulique utilise de l'huile hydraulique standard, nous avons mis en place plusieurs mesures de protection pour gérer les fuites potentielles. Le système de contrôle de la machine détectera une chute de pression rapide, révélatrice d'une fuite importante, et déclenchera un arrêt contrôlé. La machine elle-même est conçue avec des bacs de récupération sous les vannes et les raccords pour contenir les petites fuites. Nous recommandons également en option l'utilisation d'un fluide hydraulique écologique et biodégradable (type HFC ou HFD). Ces fluides ont un impact environnemental bien moindre en cas de déversement. Notre machine à blocs Zenith allemande est conçue pour être compatible avec ces fluides.

Question 5 : Quelle formation Quangong Machinery Co., Ltd. propose-t-elle pour la sécurité des machines ?

Réponse : Nous proposons une formation complète sur la sécurité dans le cadre de notre mise en service et de notre assistance après-vente. La formation couvre : l'objectif et le fonctionnement de chaque dispositif de sécurité, comment effectuer les contrôles quotidiens avant le démarrage, comment interpréter et répondre aux avertissements de diagnostic de sécurité de la machine, et la procédure correcte d'intervention d'urgence et d'isolement. La formation n'est pas seulement un cours magistral ; il comprend des exercices pratiques au cours desquels les opérateurs et le personnel de maintenance parcourent réellement les procédures de validation de sécurité. Nous fournissons également une copie numérique du manuel de sécurité et une série de vidéos de rappel sur la sécurité en ligne. Notre engagement envers la sécurité va au-delà de la simple fourniture du matériel ; nous veillons à ce que la connaissance de son fonctionnement sécuritaire soit transférée à votre équipe.

Conclusion : la sécurité est une base d'ingénierie, pas une réflexion après coup

Pour nous, les caractéristiques de sécurité d'une machine à blocs Zenith allemande ne sont pas une liste de puces ; il s'agit d'une philosophie d'ingénierie intégrée. Des soupapes de décharge hydrauliques redondantes au contrôleur de sécurité programmable à autosurveillance, chaque composant est conçu pour remplir un rôle de protection spécifique. Nous n'ajoutons pas simplement de la sécurité ; nous l'intégrons au cœur même de la machine. En choisissant une machine à blocs Zenith Allemagne, vous investissez dans un système de production qui respecte ses opérateurs et protège sa propre longévité. Notre engagement en faveur de la sécurité est inébranlable et reflète directement nos valeurs fondamentales chez Machines Cie., Ltd de Quangong.

Si vous évaluez les systèmes de sécurité pour votre usine de production de blocs ou si vous souhaitez une présentation détaillée de la sécurité pour votre équipe, veuillez nous contacter. Nous proposons des audits de sécurité sur site et des sessions de formation. Notre équipe est prête à démontrer comment la machine à blocs Zenith allemande peut apporter un nouveau niveau de sécurité à votre ligne de production.Contactez Quangong Machinery Co., Ltd. aujourd'huipour planifier une consultation de sécurité et voir les fonctionnalités en action.
